Реферат: Краткое описание шины IEEE-1394

Название: Краткое описание шины IEEE-1394
Раздел: Рефераты по информатике, программированию
Тип: реферат Добавлен 18:03:02 01 августа 2009 Похожие работы
Просмотров: 571 Комментариев: 2 Оценило: 1 человек Средний балл: 4 Оценка: неизвестно     Скачать

Введение

В последнее время, в связи с бурным ростом возможностей компьютерной обработки видеоизображений в компьютерном мире возникла острейшая нужда в высокоскоростной шине, по которой было бы возможно передавать значительные потоки данных, и кроме этого, требовала всего нескольких проводов (т.е. была бы последовательной), позволяла бы строить "деревья", на которые можно было бы "нанизывать" различные периферийные устройства. По скоростным характеристикам из существующих шин, допускающих подключение внешних устройств к компьютеру, подходит только SCSI, но она не удовлетворяет многим из условий, описанных выше.

Во-первых, для высокоскоростной передачи данных необходим вариант Ultra Wide SCSI, который требует разъемов с большим числом контактов, что делает практически невозможным размещение такого разъема на, например, цифровой видеокамере. Во-вторых, топология SCSI шины предпологает только последовательное подключение устройств к шине, что приводит как к необходимости иметь на внешнем устройстве два разъема и так и иметь в обязательном порядке терминатор для установки его на последнем разъеме в цепи. В-третьих, шина SCSI не предусматривает цепей питания для периферийных устройств и это приводит к обязательной необходимости внешнего источника питания для каждого из периферийных устройств. В-четвертых, шина SCSI не предусматривает "горячего" (т.е. без быключения питания и перезагрузки компьютера) подключения/отключения устройств на шине.

Интерфейс USB, который очень подходит конструктивно (маленький разъем, есть цепи питания для периферийных устройств), не имеет необходимой для переноса больших потоков данных пропускной способности.

Именно из-за ограничений имеющихся шин интерфейс IEEE-1394 (FireWire) стал широко внедряться в компьютерной индустрии в последние годы уходящего века. Так как название FireWire (огненный провод) принадлежит фирме Apple Computers и может использоваться только для описания изделий Apple или с ее разрешения, правильное название - IEEE-1394. Некоторые компании придумали собственное зарегистрированное название, например у Sony - iLink. Пока основная сфера применения IEEE-1394 - поддержка обмена данными между компьютером и видеокамерами и видеомагнитофонами; DV стандарта. В связи с тем, что DV видеокамеры выпускаются во все больших и больших количествах и при непрерывном падении стоимости, некоторые производители материнских плат (В частности, фирма ASUSTeK Computers) уже объявили о выходе плат со встроенным контроллером IEEE-1394.

Новая сфера применения, получившая основное развитие с начала 2000 года - устройства хранения информации с интерфейсом IEEE-1394. Начали выпускаться внешние box'ы для установки в них любых IDE/ATAPI устройств с внешним интерфейсом IEEE-1394, питанием по этому же интерфейсу и возможностью "горячего" подключения к компьютеру. В первую очередь такие устройства находят себе применение для обмена видеоинформацией, так как на один IDE жесткий диск сейчас возможно записать до 3 часов видео DV формата и, как правило, в компьютерах, предназначенных для обработки цифрового видео, есть контроллер интерфейса IEEE-1394. Фирма Fujitsu также выпустила аналогичные накопители на магнитооптических дисках емкостью до 1.3 GBytes.

Технические характеристики

Основные характеристики шины можно свести к следующим показателям:

скорость передачи данных до 400 Mbits/s с развитием шины в будущем до скоростей в 800 и более Mbits/s

16-ти разрядный адрес позволяет адресовать до 64K узлов на шине

предельная теоретическая длина шины 224 метра

"горячее" подключение/отключение без потери данных

автоматическое конфигурирование, аналогичное Plug&Play

произвольная топология шины - по аналогии с локальными сетями может использоваться как "звезда" так и общая шина (только в виде цепочки, в отличие от сети на коаксиальном кабеле)

никакие терминаторы не требуются

возможность обмена с гарантированной пропускной способностью, что крайне необходимо для передачи видеоизображений

Топология шины

Топология IEEE-1394 позволяет как древовидную, так и цепочечную архитектуру, а также комбинацию из того и другого. Поэтому легко строить любые варианты подключения различных устройств к шине. Стандарт предусматривает архитектурное разделение шины на 2 основных блока - кабельная часть и контроллер (контроллеры). Так как контроллеров может быть несколько, эту часть также называют объединительной (backplane - дословно задний план, кросс-плата и т.п.).

Адрес узла на "дереве" 16-ти разрядный, что позволяет адресовать до 64К узлов. К каждому узлу может быть подключено до 16-ти конечных устройств. На объединительной панели (backplane) может быть подключено до 63 узлов к одному мосту (bridge) шины. Так как под идентификатор номера шины (моста) отведено 10 разрядов, то общее количество узлов и составляет 64K.

Каждый узел обычно предусматривает подключение 3-х устройств, хотя собственно стандарт разрешает подключение до 27 устройств. Устройства могут быть подключены через стандартные кабели длиной до 4.2 метра.

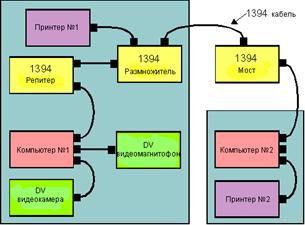

Пример топологии IEEE-1394

Здесь и далее на рисунках под DV (Digital Video) устройствами понимаются устройства; с интерфейсом IEEE-1394.

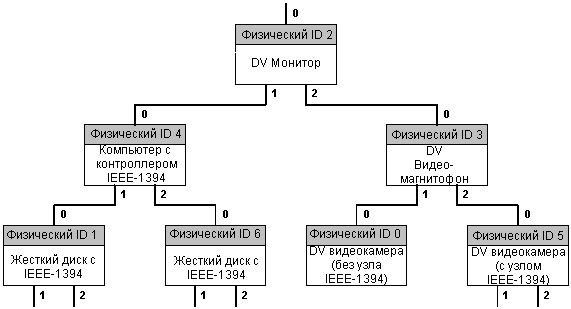

Физические адреса (ID) устройствам назначаются при подаче питания на контроллер шины и устройства, подключенные к ней, после общего сброса шины, а также при "горячем" подключении устройства к шине. Адреса присваиваются в порядке последовательности обнаружения и/или подключения устройств. Никакая установка перемычек или переключателей на самих устройствах не требуется.

Стандарт на кабельную часть предусматривает три скорости передачи данных по шине - 98.304, 196.608 и 393.216 Mbits/s. Обычно эти значения в различных документах огругляют до 100, 200 и 400 Mbits/s, используя для краткости обозначения S100, S200 и S400.

Благодаря применению размножителей, репитеров и т.п. устройств топология IEEE-1394 может быть достаточно сложной, хотя в 90% случаев ее применения наверняка столь сложная топология не потребуется.

Совместимость

Для удобства программирования и совместимости устройств на IEEE-1394 был разработан стандарт, названный Open Host Controller Interface (OHCI). Он предъявляет определенные требования к регистрам контроллера IEEE-1394 и их отображению в памяти. Кроме этого, OHCI совместимый контроллер должен удовлетворять требованиям по управлению энергопотреблением в соответствии со спецификацией ACPI.

Microsoft в своих операционных системах Windows 98 Second Edition и Windows 2000 поддерживает только OHCI совместимые контроллеры IEEE-1394. Все остальные контроллеры (например, от Adaptec) должны сопровождаться соответствующими драйверами и совместимость таких устройств с драйверами жестких дисков операционной системы, например, не гарантируется.

Кабели и разъемы

Стандартный кабель для IEEE-1394 состоит из 2 витых пар передачи сигналов шины, двух проводов питания и все это заключено в экранированную оболочку. Провода питания рассчитаны на ток до полутора ампер и напряжение от 8 до 40 вольт. На рисунке ниже показан один из вариантов кабеля IEEE-1394.
